집진기는 쇼트 블라스팅 공정에서 작업 환경의 안전성과 생산성에 직결되는 핵심 설비인데요. 투사재 분진과 이물질을 효과적으로 제거하지 못하면 작업자의 안전은 물론, 제품 품질과 설비 수명에도 악영향을 줄 수 있기 때문입니다. 이번 포스팅에서는 쇼트 공정을 보다 효율적으로 운영하고자 하는 실무자 및 관리자분들께 도움이 될 수 있도록 3D 영상을 통해 집진기의 구성 요소와 기능에 대해 정리해 보려고 합니다.
집진기의 핵심 구성 요소 살펴보기
1. 먼지 제거의 시작점 : 투사재 포집부
집진 시스템은 먼저 투사재를 포집하는 것부터 시작됩니다. 바로 큰 먼지 입자나 투사재의 파편을 걸러주는 것인데요.
이 단계는 큰 입자가 다음에 있을 메인 필터에 유입되는 것을 방지해 필터의 수명을 연장해주는 중요한 역할을 합니다.
뿐만 아니라 집진기 내부 화재 위험을 예방해 주기도 합니다.
- 기능: 무게가 크고 입자가 큰 불순물을 초기에 걸러냄
- 중요성: 큰 입자가 메인 필터 시스템에서 막히는 것을 방지하여 시스템의 효율성을 유지함
2. 메인 필터링 단계: 충돌판과 필터 카트리지
먼지 입자가 본격적으로 필터링 되는 구간입니다.

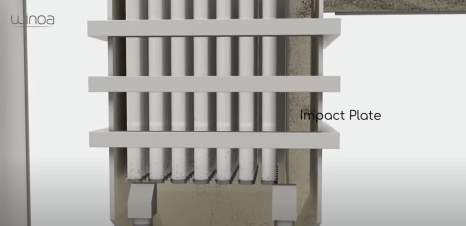

- 충돌판(Impact Plate): 먼지 입자가 충돌판에 부딪혀 속도를 잃고 아래로 낙하하게 되는데요. 이 과정에서 미세한 먼지 입자들은 자연스럽게 필터 카트리지로 분산됩니다.

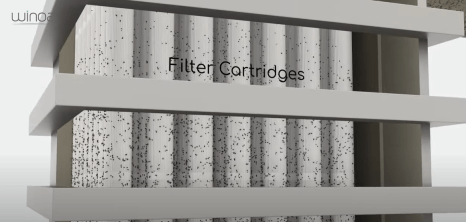

- 필터 카트리지: 충돌판에서 낙하한 미세 먼지를 걸러내는 주요 필터 역할을 합니다. 먼지가 축적되면서 필터 케이크(filter cake)가 형성되어 집진 효율이 점점 더 높아지게 됩니다.
- 기능: 충돌판과 필터 카트리지를 통해 미세한 분진을 걸러냅니다.
- 중요성: 미세 입자를 효과적 걸러내며, 필터에 쌓인 먼지 입자층이 형성되면서 여과 효율도 함께 높아집니다.
* 필터 케이크(Filter Cake)란? 먼지를 여과할 때 필터 표면에 퇴적하는 입자층을 말합니다.

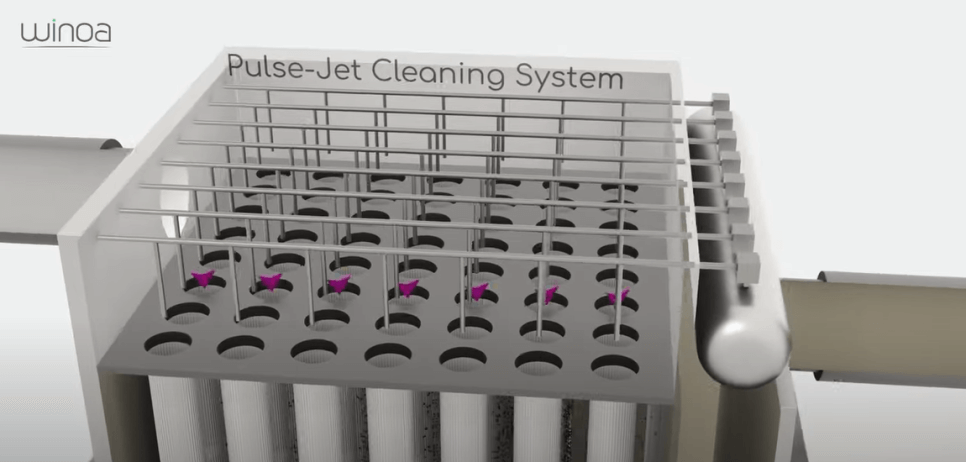

3. 펄스제트 클리닝 시스템
시간이 지나면서 필터에 먼지가 과도하게 쌓이면 필터의 효율이 떨어지게 되는데요. 이를 방지하게 위해 펄스제트(Pulse-Jet) 시스템이 작동해, 필터에 쌓인 먼지를 주기적으로 제거해줍니다. 고압의 공기를 순간적으로 분사해 필터 표면에 쌓인 먼지는 털어내는 방식으로, 필터 성능을 일정하게 유지시키고 공기 흐름의 효율도 놓여줍니다.
- 기능: 고압의 공기를 분사로 필터 카트리지에 쌓인 먼지 제거
- 중요성: 먼지가 과도하게 쌓이는 것을 방지해 필터의 효율성을 높여주고, 필터의 퍼포먼스와 공기흐름(airflow)을 일정하게 유지하도록 도와줍니다.
4. 마무리 단계: HEPA 필터 (선택사항)
영상에 포함되어 있지 않지만, 일부 고사양 설비에서는 HEPA 필터를 추가해 초미세 먼지까지 걸러내는데요. 이 단계는 집진기에서 배출되는 공기가 외부 환경에 영향을 주지 않도록 공기를 매우 깨끗한 상태로 정화해주는 역할을 합니다.
- 기능: 초미세 먼지까지 걸러냄
- 중요성: 추가 필터를 통해 집진기에서 배출되는 공기를 깨끗하게 정화해줍니다.

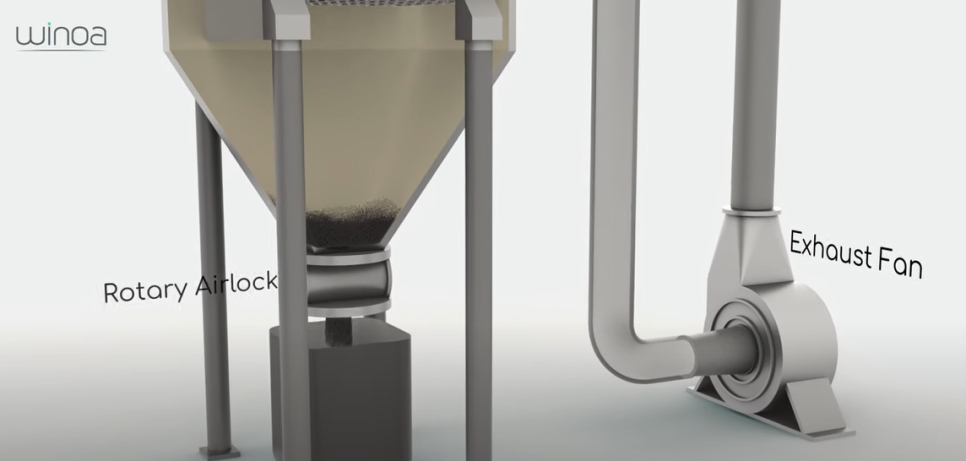

5. 공기 배출 단계: 배기팬
마지막으로, 배기팬(Exhaust Fan)이 필터링을 마친 공기를 시스템 외부로 배출하는 단계입니다.
배기팬은 공기를 배출하는 역할도 있지만, 에어 세퍼레이터에서 공기를 흡입하는 역할도 해 시스템 전반의 공기 흐름을 좌우하는 요소이기도 합니다.
- 기능: 여과된 공기를 외부에 배출, 동시에 에어 세퍼레이터에서 공기를 흡입하는 역할도 수행
- 중요성: 정화된 공기가 안전하게 배출되도록 하여 작업 환경을 청결하게 안전하게 유지합니다. (배기팬의 사이즈나 성능이 투사재의 입도분포에 영향을 미치기도 합니다.)
그 외 구성 요소 및 작동 방법
에어 세퍼레이터: 분리 챔버
세퍼레이터 챔버(Separator Chamber)는 투사재와 먼지를 1차적으로 분리하는 곳입니다.
큰 입자는 앞서 살펴보았던 투사재 포집구로 보내고, 가벼운 미세 입자는 메인 필터로 유도해 전체 시스템의 효율을 높입니다.
- 기능: 투사재와 먼지를 1차적으로 분리
- 중요성: 분진과 투사재가 각기 다른 여과 라인으로 분리되도록 유도함
먼지 수집 및 배출: 호퍼, 스크류컨베이어, 로터리 에어록
- 호퍼(Hopper): 펄스제트에 의해 떨어진 먼지가 모이는 곳
- 스크류 컨베이어(Screw Conveyor): 호퍼에 모인 먼지를 집진함으로 이송하는 장치
- 로터리 에어록(Rotary Airlock): 스크류 컨베이어에서 폐기물 수거함으로 먼지를 배출할 때, 공기 누출을 방지하기 위해 밀폐 상태를 유지하면서 먼지 배출을 제어하는 장치
시스템 제어: 컨트롤 패널과 압력게이지
영상에는 나오지 않지만, 실제 현장에서는 컨트롤 패널과 압력게이지 또한 집진기에서 굉장히 중요한 요소인데요.
이 장비들을 통해 집진기 상태를 실시간으로 모니터링하고, 이상 여부를 빠르게 파악해 즉시 대응할 수 있습니다.
- 기능: 시스템 모니터링 및 조작
- 중요성: 여과 상태, 압력 이상 등 실시간 확인으로 설비 이상을 빠르게 감지
투사재 포집부부터 배출팬까지, 각 구성 요소가 안전하고 쾌적한 작업환경을 위해 어떤 역할을 수행하고 있는지 살펴보았는데요.
여기에 전문가의 컨설팅이 더해지면 공정을 보다 효율적으로 운영하는 데 도움이 됩니다.
위노아코리아는 쇼트 블라스팅 공정에 대한 깊은 이해를 바탕으로, 고객사의 현장 조건에 맞는 집진 시스템 설계와 기술 컨설팅을 제공합니다.
전문 기술팀이 직접 현장을 방문해 설비 구성과 유지보수 상태를 점검하고 최적화 방안에 대한 인사이트를 안내드립니다.
아래의 문의하기를 통해 상담을 신청해 보세요!
