[쇼트피닝 시리즈] #1. 쇼트피닝 vs 쇼트 블라스팅 차이점

안녕하세요 표면처리 인사이트를 전해드리는 위노아코리아입니다.

쇼트피닝(Shot Peening, 숏피닝)은 자동차, 항공우주, 방위산업 등

다양한 산업군에서 부품의 수명을 결정짓는 핵심 공정입니다.

위노아코리아가 쇼트피닝 관련 실무에 도움이 될 수 있도록,

쇼트피닝 공정 관리에 필요한 핵심 정보를 담은 <<쇼트피닝 인사이트 시리즈>>를 준비했습니다.

이번 시리즈에서는 아래 주제들을 순서대로 살펴볼 예정입니다.

• 쇼트피닝의 원리와 쇼트블라스팅과의 차이점
• 압축 잔류응력이 부품 수명에 미치는 영향
• 커버리지(Coverage)와 피닝 강도(Peening Intensity) 측정 및 관리 방법
• 알멘 스트립, 알멘 스트립 홀더, 알멘 게이지의 올바른 선택과 활용
• 마스킹(Masking) 적용 기준과 실제 작업 사례

오늘은 그 첫 번째, 쇼트피닝과 쇼트 블라스팅의 차이점에 대해 살펴보도록 하겠습니다.

쇼트피닝(Shot Peening) vs 쇼트 블라스팅(Shot Blasting)

두 공정 모두 금속 투사재를 부품 표면에 투사하는 방식이지만 목적과 관리 방법에서 본질적인 차이가 있습니다.

구분	쇼트블라스팅	쇼트피닝
투사체 형태	구형(Round) + 각형(Angular) 모두 사용	구형(Shot)만 사용
장비	에어 또는 휠	에어 또는 휠
투사체 경도	일반 경도	고경도(High Hardness)
목적	표면 세척 및 전처리	압축 잔류응력 부여
공정 관리 항목	청결도(Cleanliness) 표면 거칠기(Roughness)	커버리지(Coverage) 피닝 강도(Peening Intensity)
제조 공정 내 위치	중간 단계	최종 단계

왜 쇼트피닝에는 구형 투사재만 사용할까요?

그 이유는 바로 두 공정의 목적이 다르기 때문입니다.

쇼트블라스팅은 표면의 녹 제거, 도장 전 표면 전처리(조도 형성)를 위해 구형 또는 각형의 투사재를 사용하는 반면, 쇼트피닝은 표면을 균일하게 타격하여 압축 잔류응력을 도입하는 것이 목적입니다. 각형 입자는 표면을 불균일하게 손상시킬 수 있기 때문에 구형 쇼트만 사용합니다.

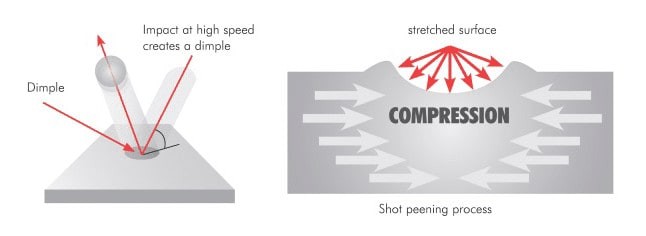

또한 쇼트피닝용 투사재는 부품 표면에 정확한 딤플(Dimple)을 형성하고, 원하는 압축 잔류응력을 만들기 위해 고경도의 투사재를 사용합니다.

쇼트피닝은 왜 최종 단계일까요?

쇼트블라스팅은 도장이나 코팅 전처리처럼 제조 공정의 중간 단계에서 이루어집니다. 반면 쇼트피닝은 부품 제조의 마지막 단계, 즉 최종 시스템 조립 직전에 수행됩니다.

이 말은 곧 쇼트피닝이 제대로 이루어지지 않으면 부품을 폐기해야 할 수도 있다는 것인데요. 불량이 발생해도 되돌릴 수 있는 중간 단계가 아니기 때문에, 공정 관리가 더욱 엄격하게 요구됩니다.

쇼트피닝에서 관리해야 할 2가지 핵심 파라미터

쇼트피닝 공정에서는 다음 두 가지를 반드시 측정하고 관리해야 합니다.

• 커버리지(Coverage): 부품 표면에서 투사재가 타격한 면적의 비율(%)
• 피닝 강도(Peening Intensity): 투사재가 표면에 충돌할 때의 운동에너지 수준

이 두 파라미터를 정확하게 측정하고 관리하기 위해 알멘 스트립(Almen Strip), 알멘 스트립 홀더(Almen Strip Holder), 알멘 게이지(Almen Gauge)와 같은 전용 액세서리가 사용되는데요. 이에 대한 자세한 내용은 이후 편에서 다루겠습니다.
