[쇼트피닝 시리즈] #2. 쇼트피닝의 원리 — 압축 잔류응력이 부품 수명을 바꾼다

안녕하세요 표면처리 인사이트를 전해드리는 위노아코리아입니다.

지난 1편에서는 쇼트피닝과 쇼트블라스팅의 차이점을 살펴봤습니다. 두 공정은 외형상 유사해 보이지만, 목적과 공정 관리 방법에서 본질적으로 다르다는 점을 확인했습니다.

2편에서는 한 걸음 더 들어가, 쇼트피닝이 실제로 어떤 원리로 부품 수명을 늘리는지 살펴보겠습니다.

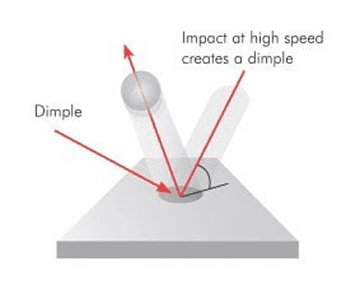

1단계: 투사재가 표면에 충돌하면 — 딤플(Dimple) 생성

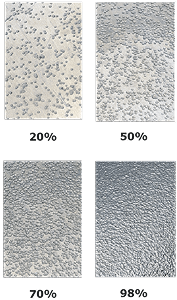

(왼쪽부터) 딤플 예시 | 쇼트피닝 커버리지 예시

투사재가 부품 표면에 충돌하는 순간, 충돌 지점에 딤플(Dimple)이라고 불리는 작고 균일한 홈이 형성됩니다.

• 딤플은 투사재의 충돌 에너지가 부품 표면에 전달되면서 생기는 소성 변형입니다
• 쇼트피닝의 품질을 나타내는 커버리지(Coverage)는 이 딤플이 표면을 얼마나 균일하게 덮었는지를 나타내는 지표입니다
• 일반적으로 커버리지 100% 이상을 목표로 하며, 이는 부품 표면 전체에 딤플이 형성된 상태를 의미합니다

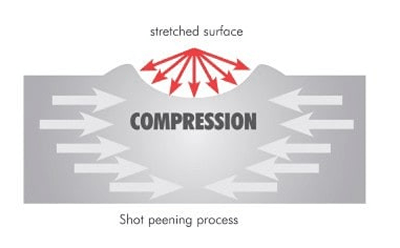

2단계: 딤플이 생기면 — 표면이 늘어난다

딤플이 형성되면 해당 부위의 표면층이 늘어나려는 힘(인장력)이 발생합니다. 그런데 표면층 아래의 재료는 변형되지 않은 상태이기 때문에, 이 늘어남을 억제하려는 반력이 작용합니다.

쉽게 비유하자면, 얇은 금속판을 해머로 두드렸을 때 두드린 부위는 퍼지려 하지만 주변 재료가 이를 붙잡고 있는 것과 같습니다.

3단계: 표면이 억제되면 — 압축 잔류응력 발생

이 억제 작용의 결과로 부품 내부, 특히 표면 바로 아래층에 압축 잔류응력(Compressive Residual Stress)이 형성됩니다.

압축 잔류응력이란, 외부에서 가해진 힘이 제거된 후에도 재료 내부에 남아 있는 압축 방향의 응력입니다. 쇼트피닝으로 표면을 타격하고 나면, 그 힘이 사라진 후에도 압축 방향의 응력이 부품 내부에 계속 남아 있게 됩니다.

• 이것이 바로 쇼트피닝의 핵심 목적입니다
• 쇼트피닝은 부품 내부에 압축 잔류응력을 도입하는 공정입니다
• 이 압축 잔류응력이 부품의 서비스 수명(Service Life)을 연장시킵니다

해머링(Hammering)과 같은 원리입니다

쇼트피닝의 원리를 가장 직관적으로 이해할 수 있는 비유가 바로 해머링(Hammering)입니다. 대장장이가 금속을 더욱 단단하게 만들기 위해 표면을 해머로 반복적으로 두드리는데요. 쇼트피닝은 이 원리를 산업적으로 구현한 것입니다.

구분	대장장이	쇼트피닝
도구	해머	고경도 구형 투사재
방식	반복적인 두드림	균일한 투사 공정
효과	표면 경화 효과	압축 잔류응력의 정밀한 도입

수명이 얼마나 향상될까요?

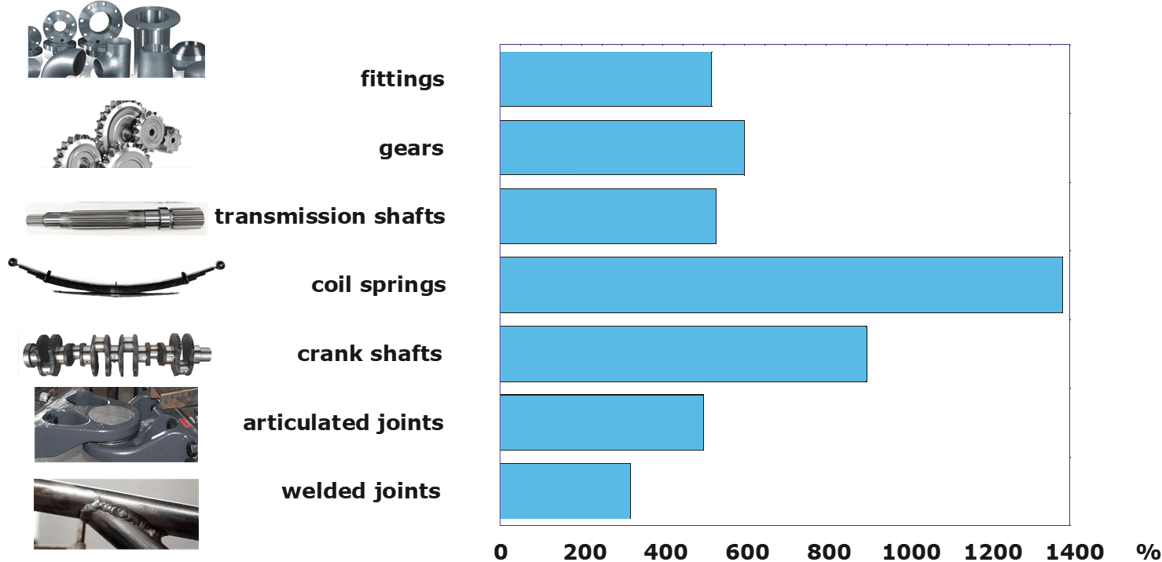

쇼트피닝 적용에 따른 부품 수명 연장 효과 (예시)
※ 위 그래프는 이해를 돕기 위한 예시 자료로, 실제 수치는 부품 종류 및 공정 조건에 따라 상이할 수 있습니다.

압축 잔류응력의 도입 효과는 수치로도 명확하게 나타납니다. 자동차 기어를 예를 들어 설명드리면, 쇼트피닝 공정을 거치지 않은 기어의 수명이 약 50,000km일 경우, 쇼트피닝 적용 후 약 300,000km로 늘어납니다. 즉, 수명이 600% 향상된다는 것이죠.

이처럼 쇼트피닝은 10~15% 수준의 개선이 아닌, 수배(several folds) 이상의 수명 연장 효과입니다. 이것이 자동차, 항공우주, 방위산업 등 고부하 환경의 핵심 부품에 쇼트피닝이 적용되는 이유입니다.
